技术知识分享文档
一、外部触发线定义
（1）仅有es固定式产品可以选配外部触发线
（2）外部触发线为一体线，有usb、串口两种接口
（3）外部触发线分为二联和三联，具体参考下图
二、外部触发线使用

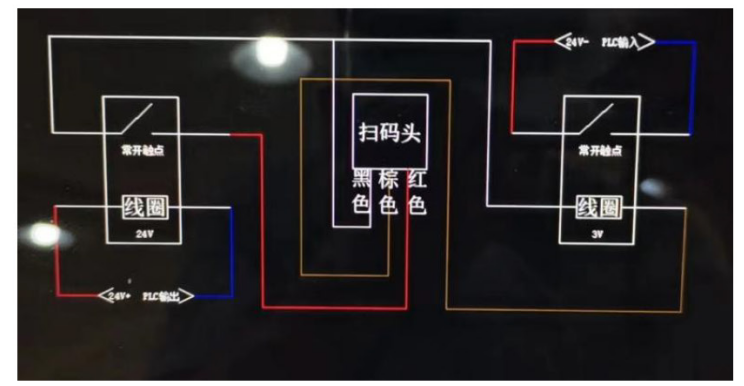

触发线端的红、黑线接一个轻触开关或耦合继电器，plc 等控制设备通过控制轻触开关或继电器去闭合红线和黑线，来实现触发扫码器扫码的功能。
另外，对于有解码成功信号提示的需求的设备，也可将触发线的棕、黑引脚通过一个耦合继电器与接收信号的设备相连，解码成功后，扫码器会输出 3.3v 的信号给继电器，再由继电器反馈给设备。整个过程，plc和扫码器相互隔离独立，由继电器连通互动。
三、解码成功提示信号时长修改
解码成功后默认输出一个50ms的3.3v脉冲，可通过设置码0504dxx（xx：01~99）来修改。
最大支持设定为990ms。
